보도 조명 공원 산책로, 가로수가 늘어선 주택가 산책로, 캠퍼스 산책로, 공용 자전거 보행자 도로 등 좁은 보행자 통행 구역을 위해 특별히 설계된 특수 카테고리의 실외 조명기구입니다. 가로등은 넓은 차도에서 빠른 속도로 차량 운전자의 가시성을 우선시하는 반면, 보도 조명은 근본적으로 다른 요구 사항을 해결합니다. 부드럽고 균일하며 눈부심 없는 조명 보행자를 안전하게 안내하고, 편안한 야간환경을 조성하며, 산책로가 흐르는 자연경관이나 설계경관과 조화롭게 어우러지는 도로입니다.

보도 조명의 측광, 미적 및 제어 요구 사항이 거의 모든 차원에서 도로 조명과 크게 다르기 때문에 구별이 중요합니다. 보도용 조명기구는 일반적으로 낮은 장착 높이에서 작동합니다. 2.5~5m — 더 낮은 루멘 출력, 더 넓은 높이 대 간격 비율, 수평 노면 밝기보다는 수직 조도(조명면 및 인근 지형지물)에 더 중점을 둡니다. 보행자 도로에 도로 규모의 조명 기구를 지정하면 과도한 눈부심, 거친 그림자 및 보행자 사용을 촉진하기는커녕 방해하는 열악한 야간 특성이 생성됩니다.

보도 조명 작동 방식: 보행자 환경을 위한 설계 원칙

효과적인 보도 조명 보행자 움직임의 속도, 규모 및 시각적 요구 사항에 적합한 조명 환경을 집합적으로 생성하는 의도적인 측광 공학 선택의 산물입니다.

저전력 LED 소스 및 균일한 출력

보도 조명기구는 일반적으로 저전력 LED 광원을 사용합니다. 5~25W 장착 높이와 경로 폭에 따라 주변 환경에 부담을 주지 않으면서 안전한 이동을 위한 충분한 조도를 제공합니다. 정격 고품질 LED 어레이 L70 ≥ 50,000시간 수명 내내 안정적이고 일관된 출력을 유지하여 노화된 형광등이나 나트륨 광원의 특징인 점진적인 어두워짐과 색상 변화를 제거합니다. LED 기술의 안정적인 루멘 출력은 하나의 실패한 등기구가 전체 경로의 안전과 안정감을 훼손하는 눈에 보이는 어두운 패치를 생성하는 보도 환경에서 특히 중요합니다.

눈부심 방지 디자인: 보행자의 시야 보호

눈부심은 보도 조명과 관련된 가장 중요한 광학 설계 기준입니다. 밀폐된 차량의 운전자와 달리 보행자는 가까운 거리와 낮은 시야각에서 조명 출력에 직접 노출됩니다. 노출되거나 제대로 차폐되지 않은 LED 광원에서 나오는 직접적인 눈부심은 눈의 적응을 일시적으로 감소시켜 전방 경로의 가시성을 감소시킵니다. 이는 효과적인 보도 조명이 달성해야 하는 것과 정반대입니다. 눈부심 방지 보도 등기구는 이러한 위험을 관리하기 위해 다음 메커니즘 중 하나 이상을 사용합니다. 조리개 평면 뒤에 배치된 깊이 설정된 LED 어레이, 전체 조리개에 LED 출력을 분산시키는 반투명 확산 유리 또는 폴리카보네이트 렌즈, 거의 수평 시야에서 LED를 보호하는 내부 배플, 일반적인 보행자 시야각에서 직접적인 LED 가시성을 제거하면서 빛을 아래쪽으로 방향을 바꾸는 보조 굴절 광학 장치. 고품질의 보도용 등기구가 달성하는 것 UGR(통합 눈부심 등급) 값이 19 미만입니다. - 눈부심의 불편함을 일반적으로 감지할 수 없는 임계값입니다.

광도 분포: 수평 및 수직 조도 균형 조정

도로 조명 표준은 주로 수평 조도(등기구 아래 도로 표면의 밝기)에 중점을 둡니다. 보도 조명 표준에는 추가로 적절한 조명이 필요합니다. 수직 조도 - 얼굴, 간판, 보행자 눈높이에서의 잠재적인 위험과 같은 수직 표면의 밝기. 보행자 구역에 대한 EN 13201 P 클래스 표준은 최소 평균 수직 조도를 지정합니다. 1.5m 높이에서 1~5럭스 경로 분류에 따라 수평 조도 목표는 5~15lux입니다. 이러한 이중 요구 사항으로 인해 보도 조명기구 광학 설계는 도로 조명에 사용되는 좁은 비대칭 광학 장치보다 더 넓고 전방향으로 분포됩니다.

현대식 LED 보도 조명의 주요 장점

LED 기술로의 전환 보도 조명 매일 이러한 경로를 사용하는 지정자, 운영자 및 보행자에게 중요한 모든 성능 차원에서 개선 사항을 제공했습니다.

조명 품질을 저하시키지 않고 에너지 효율성을 높입니다.

LED 보도 등기구 소비 8~15W EN 13201 P4 및 P3 보행자 경로 분류에 필요한 조도 수준을 정기적으로 제공합니다. 이전에는 35~70W 소형 형광등 또는 50~100W 고압 나트륨 소스가 필요했던 성능입니다. 연간 3,500시간 작동하는 200개의 보도 조명기구가 있는 공원이나 캠퍼스의 경우 50W 나트륨 볼라드를 12W LED 등가물로 교체하면 약 연간 26,600kWh — 간단한 투자 회수 계산으로 자본 투자를 정당화하는 운영 비용과 탄소 배출량 모두의 의미 있는 감소입니다.

탁월한 서비스 수명으로 유지 관리 부담 감소

LED 어레이 수명 L70 ≥ 50,000시간 , 연간 4,000시간 작동하는 보도 조명기구는 광원 교체가 필요하기 전까지 12년 이상 허용 가능한 광 출력을 유지합니다. 소형 형광등 등가물은 8,000~12,000시간마다, 즉 2~3년마다 램프를 교체해야 하므로 수백 개의 등기구가 있는 경로 네트워크에 상당한 유지 관리 비용이 발생합니다. 유지 보수 접근을 위해 특수 차량이 필요하거나 고소 장비에서 작업해야 하는 공원 및 캠퍼스의 경우 제품 수명 동안 4~6회의 램프 교체 주기를 없애면 상당한 운영 비용 절감 효과를 얻을 수 있습니다.

전천후 신뢰성을 위한 IP66 보호

공원 및 캠퍼스 환경의 보행로 등기구는 폭우, 폭풍우 발생 시 지면 홍수, 관개 시스템 스프레이, 해안 및 강변 지역의 안개 및 응결, 유지 관리 중 고압 세척기를 사용한 청소에 노출됩니다. 는 IP66 침투 보호 등급 — 완벽한 먼지 차단 및 모든 방향의 강력한 워터 제트에 대한 저항성 — LED 어레이와 드라이버가 습기 침투 없이 이러한 모든 조건에서 보호된 상태를 유지하도록 보장합니다. 이 등급은 모든 실외 보도 적용에 대해 허용되는 최소 사양으로 간주되어야 합니다. IP67 또는 IP68은 홍수가 발생하기 쉬운 위치의 등기구나 물 특징 및 수로 가장자리 근처에 설치된 등기구에 적합합니다.

자연 환경을 위한 탁월한 컬러 렌더링

공원 산책로, 경치 좋은 산책로, 나무가 늘어선 주택가 산책로는 나뭇잎, 나무껍질, 돌, 물 등의 자연 색상이 풍부한 환경을 통과합니다. LED 보도 조명 CRI ≥ 80 잔디의 짙은 녹색, 단풍의 따뜻한 색조, 자연 포장재의 질감 변화가 모두 정확하게 재현되어 살아 있고 풍경과 연결되어 있는 듯한 조명 환경을 만들어냅니다. 오래된 경로 조명에 일반적으로 사용되는 고압 나트륨 소스는 이러한 모든 색상을 주황색-갈색의 변형으로 렌더링하는 단색 호박색 조명을 생성하여 환경의 시각적 품질을 심각하게 저하시킵니다.

스마트 제어 통합: PIR 센서, 광전지 및 적응형 조광

현대의 보도 조명 기구에는 기본 LED 효율성 향상 이상으로 에너지 소비를 극적으로 줄이는 동시에 반응성, 상황 인식 작동을 통해 안전과 사용자 경험을 유지하거나 향상시키는 통합 스마트 제어 기술이 점점 더 많이 통합되고 있습니다.

PIR 모션 센서: 존재 기반 작동

PIR(수동적외선) 동작 센서는 센서 시야 내에서 움직이는 사람의 열 신호를 감지합니다. 일반적으로 원뿔 모양입니다. 반경 8~12m 등기구 주변. 존재가 감지되지 않으면 등기구는 기본 방향 조명을 유지하고 반사회적 행동을 억제하는 대기 수준(일반적으로 정격 출력의 20~30%)으로 어두워집니다. 보행자가 감지 구역에 들어오면 등기구는 0.5~1.0초 이내에 최대 출력으로 증가합니다. 이는 사람이 조명이 켜진 영역에 도달하기 전에 전방 경로를 비출 수 있을 만큼 빠른 속도입니다. 사람이 지나가고 감지 영역이 사라진 후 구성 가능한 유지 시간(일반적으로 30~120초)은 조명 기구가 다시 어두워지기 전에 최대 출력을 유지합니다.

대부분의 야간 시간 동안 통로가 비어 있는 교통량이 적은 공원 및 캠퍼스 환경에서 PIR 제어 보도 조명기구는 다음과 같은 이점을 제공합니다. 50~70% 추가 에너지 절감 고정 출력 작동과 비교하여 일반적인 낮은 트래픽 시나리오에서 레거시 조명 소스에 비해 총 에너지 절감 효과가 85~90%입니다.

광전지 황혼에서 새벽까지 제어

통합된 광전지 센서는 주변 조도를 측정하고 황혼에는 등기구를 자동으로 켜고 새벽에는 꺼집니다. 따라서 별도의 시계 제어가 필요 없으며 계절별 낮 길이 변화에 관계없이 작동이 항상 실제 조명 조건에 맞춰지도록 보장합니다. 광전지를 PIR 센서 및 조광 일정과 결합하여 다중 모드 제어 전략을 만들 수 있습니다. 황혼에는 광전지 활성화, 이른 저녁에는 최대 출력, 교통량이 적은 심야 시간에는 조광, 보행자가 항상 적절한 조명을 받을 수 있도록 전체적으로 PIR 반응이 가능합니다.

시간 기반 디밍 프로필

네트워크로 연결된 제어 인프라가 없는 경로 네트워크의 경우 조명 기구의 드라이버에 저장된 사전 프로그래밍된 시간 기반 디밍 프로필을 통해 운영 기관은 경로의 사용 패턴에 적합한 일정을 구성할 수 있습니다. 해질녘부터 23시까지 100% 출력, 23시부터 05시 30분까지 40%, 05시 30분부터 새벽까지 100% 출력 — 외부 제어 신호나 네트워크 연결이 없습니다. 이 간단한 접근 방식은 지속적인 관리 오버헤드 없이 상당한 에너지 절감 효과를 제공하므로 복잡한 스마트 조명 인프라를 경제적으로 정당화하기 어려운 공원 및 농촌 경로 네트워크에 특히 적합합니다.

보도 조명 설계: 장착 높이, 간격 및 조도 목표

올바른 측광 설계는 측정의 기초입니다. 보도 조명 안전 표준을 충족하고 시각적 편안함을 제공하며 에너지 예산 내에서 작동하는 설치입니다. 장착 높이, 폴 간격, 루멘 출력 및 빔 각도와 같은 주요 설계 변수는 각 특정 경로 형상 및 분류에 대해 함께 엔지니어링되어야 합니다.

EN 13201 보행자 경로 분류

장착 높이 및 폴 간격 지침

보행로 적용을 위한 등기구 형식: 볼라드, 기둥 상단 및 지면 매립

보도 조명 다양한 설치 상황, 미적 요구 사항 및 유지 관리 접근 조건에 적합한 여러 가지 물리적 형식으로 제공됩니다. 각 특정 경로 환경에 적합한 형식을 선택하는 것은 측광 사양을 올바르게 얻는 것만큼 중요합니다.

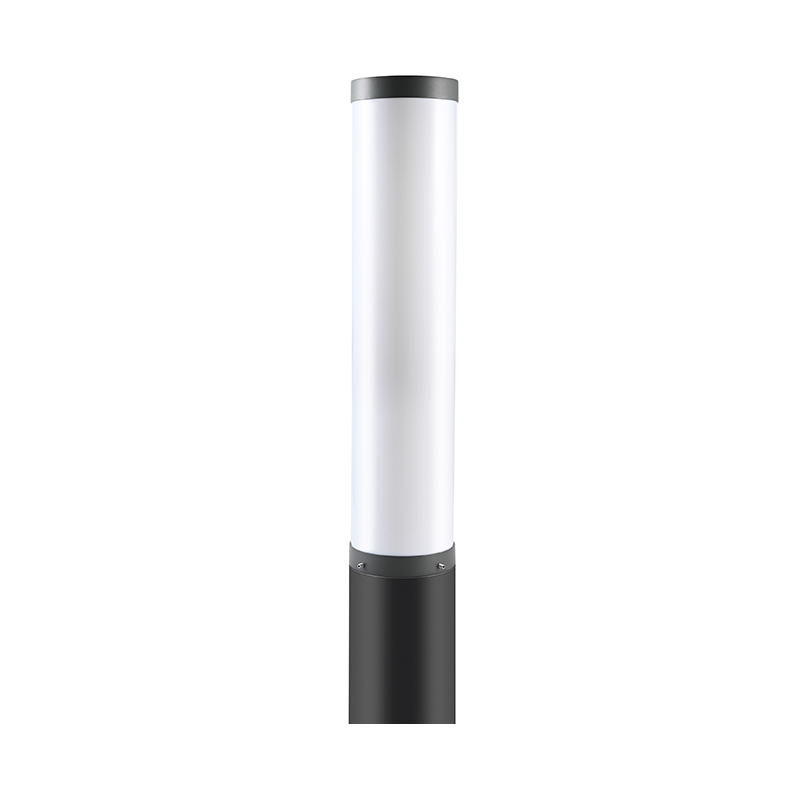

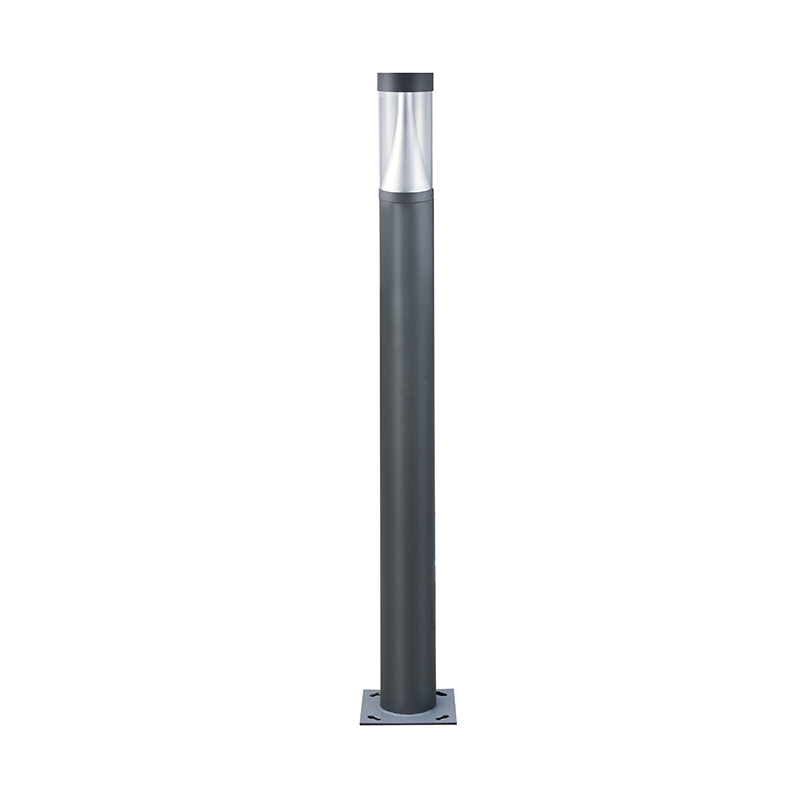

볼라드 조명 기구

사이에 서서 400mm 및 높이 1,000mm , 볼라드 등기구는 공원 및 주거용 조경 환경에서 가장 널리 사용되는 보도 조명 형식입니다. 낮은 프로파일은 보행자가 필요로 하는 지면 가까이에 빛을 유지하고 상향 빛 낭비를 제거하며 정원이나 공원 환경의 인간 크기와 일치하는 시각적 규모를 만듭니다. 볼라드는 경로 가장자리를 따라 일정한 간격으로 늘어서거나 길 찾기를 돕기 위해 경로 교차점에 배치하거나 조경 설계 내에서 초점 강조 기능으로 클러스터로 그룹화할 수 있습니다. 장착 높이가 상대적으로 낮기 때문에 전문적인 접근 장비 없이도 램프 교체 및 유지 관리가 간단합니다.

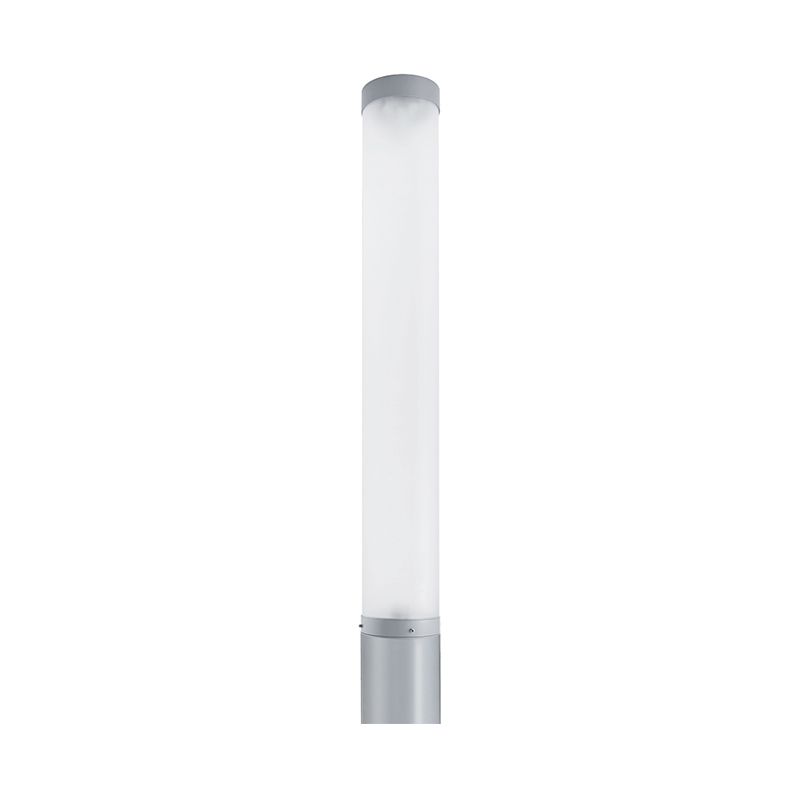

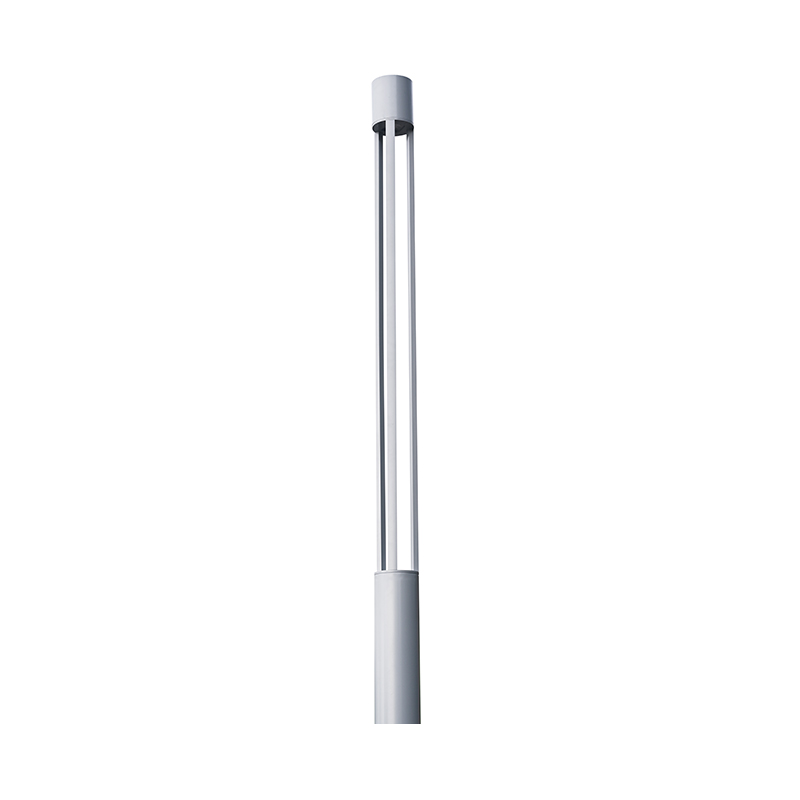

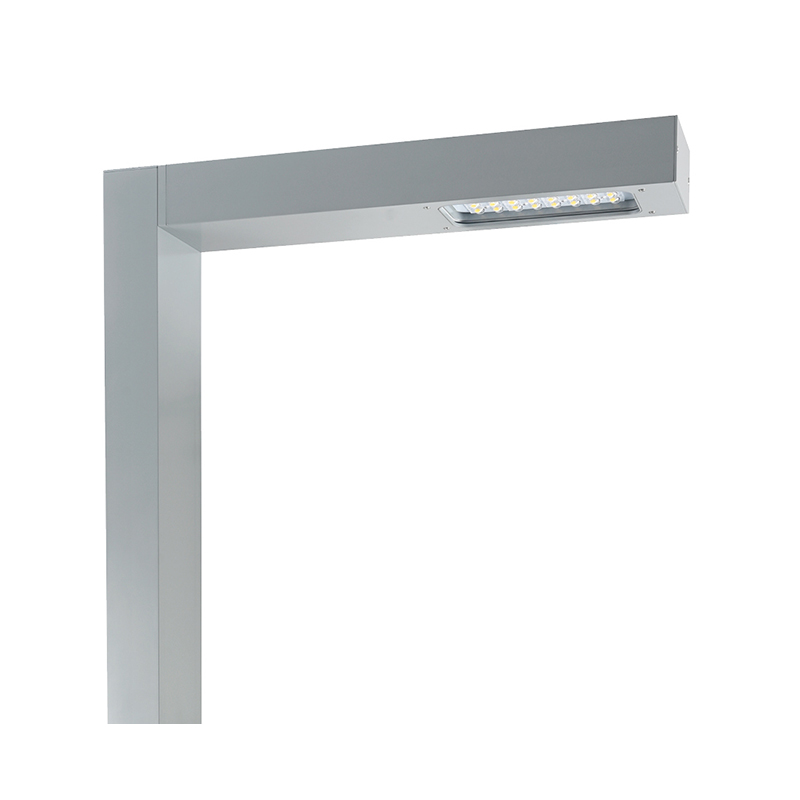

포스트탑 등기구

3~5m 높이의 포스트 장착 보도 조명은 볼라드보다 등기구당 더 넓은 적용 범위를 제공하여 주어진 경로 길이에 필요한 기둥 수를 줄이고 장거리 경로 실행 시 인프라 비용을 낮춥니다. 장착 높이가 높을수록 극 위치 사이의 그림자 대비가 적어 더 부드럽고 균일한 조명이 생성됩니다. 이는 보행자 이동의 여러 차선을 수용해야 하는 넓은 보도와 광장에서 특히 중요한 품질입니다. 오팔 디퓨저 글로브 또는 랜턴 스타일 하우징이 포함된 포스트탑 형식은 유산 및 형식적인 조경 환경에 특히 잘 통합됩니다.

지면 매립형 및 매립형 형식

지면에 매립된 보도 조명은 경로 표면과 같은 높이로 내장되어 빛을 낮은 각도로 위쪽과 바깥쪽으로 향하게 하여 경로 가장자리를 정의하고 지상 구조물 없이 특징을 강조합니다. 이 형식은 나무 캐노피와 같은 머리 위 장애물로 인해 기존 포스트 장착이 불가능하거나 경로의 시각적 청결이 다른 모든 고려 사항보다 우선시되거나 파손 방지가 가장 중요한 경우에 사용됩니다. 매립형 지상 고정 장치는 다음을 달성해야 합니다. IP67 또는 IP68 등급 가끔 보행자의 통행에 충분한 하중 등급을 지닙니다. 일반적으로 ≥ 1,500N 점하중 공공 경로 애플리케이션용.

계단 및 가장자리 조명

계단, 높이 변화, 경로 가장자리 묘사는 모든 보도에서 가장 위험한 위치, 즉 보행자가 자신의 발판을 잘못 판단할 가능성이 가장 높은 지점을 나타냅니다. 라이저 표면이나 경로 가장자리 연석에 매립된 통합 계단 조명 장치는 계단 형상을 명확하게 드러내는 정밀한 방향성 조명으로 이러한 중요한 전환을 비춥니다. 루멘 출력 단계당 50~200lm 단위 일반적으로 하강하는 보행자에게 눈부심을 일으키지 않고 명확한 계단 묘사에 충분합니다.

미적 통합: 보도 조명과 풍경의 조화

공원, 캠퍼스 및 주거용 조경 환경에서 보도 등기구는 낮 시간 동안 조경 구성의 구조적 요소로 보입니다. 따라서 모양, 재료, 마감, 규모 등 낮 동안의 시각적 영향은 야간 측광 성능만큼 중요한 선택 기준입니다.

재료 및 마감 선택

고품질의 보도용 등기구는 다이캐스트 알루미늄 또는 304/316 스테인리스 스틸로 제조되며, 다양한 조경 환경에 적합한 다양한 색상의 파우더 코팅 마감 처리되어 있습니다. 무연탄 그레이 및 매트 블랙 현대 공원 및 캠퍼스 환경에 가장 널리 사용되는 마감재입니다. 이 마감재는 어두운 배경의 나뭇잎과 그림자에 대해 시각적으로 물러나며 설치의 기능적 무결성을 유지하면서 낮 동안 조명기구의 눈에 띄지 않게 만듭니다. 따뜻한 청동색과 짙은 녹색 마감은 유서 깊은 정원과 정식 조경 환경에 잘 어울립니다. 다른 조경 가구 및 거리 가구 요소와의 정확한 조정이 필요한 프로젝트를 위해 고품질 제조업체에서 맞춤형 RAL 색상 매칭을 사용할 수 있습니다.

유연한 장착 및 설치 옵션

현대적인 보도 조명기구 디자인은 경로 구조 옆이나 내부에 원활하게 삽입할 수 있는 다양한 설치 구성을 지원합니다. 지면 고정 볼라드는 매설 앵커 볼트 또는 플랜지형 베이스 플레이트를 사용합니다. 표면 장착 포스트 조명은 콘크리트 기초에 볼트로 고정된 원형 베이스 플랜지를 사용합니다. 일부 설계는 지상 베이스 플레이트 없이 기존 포장에 직접 코어 드릴링 설치를 지원합니다. 이는 기존 포장 경로 환경에 조명을 개조하기 위한 특히 깨끗한 솔루션입니다. 기본 하우징 내의 일체형 케이블 인입 글랜드, 사전 배선된 터미널 블록 및 넉넉한 케이블 관리 챔버는 설치 시간을 단축하고 제품의 서비스 수명 전반에 걸쳐 IP 등급 무결성을 유지하는 내후성 케이블 연결을 보장합니다.

프로젝트별 요구 사항에 대한 사용자 정의 옵션

많은 보도 조명 프로젝트, 특히 대규모 캠퍼스, 리조트, 시립 공원 및 복합 용도 개발 계획에는 표준 기성 제품이 완전히 해결할 수 없는 특정 요구 사항이 있습니다. 고품질 제조업체가 제공하는 사용자 정의 옵션을 통해 조명 사양을 각 프로젝트의 엔지니어링, 미적 및 운영 요구 사항에 정확하게 맞출 수 있습니다.

• 색온도 및 CRI: 2,700K, 3,000K 및 4,000K의 표준 CCT 옵션은 대부분의 응용 분야에 적합하지만 초고온 2,400K 사양은 최대의 따뜻함이 요구되는 고급 호텔 및 전통 환경에 사용할 수 있습니다.
• 빔 각도 및 분포: 표준 대칭 분포는 대부분의 경로 환경에 적합하지만 극의 한쪽으로 더 많은 빛을 보내는 비대칭 분포는 대칭 분포의 한쪽에 그림자를 드리우는 벽, 울타리 또는 식물을 따라 이어지는 경로에 유용합니다.
• 키와 비율: 볼라드 높이는 다른 조경 가구 요소와 조화를 이루거나 인접한 식물 및 구조물과 관련된 특정 시각적 규모를 달성하기 위해 비표준 치수로 지정할 수 있습니다.
• 제어 인터페이스: 선택 사항인 DALI-2, 0~10V 또는 무선(ZigBee/NB-IoT) 제어 인터페이스를 사용하면 중앙 집중식 모니터링, 일정 관리 및 에너지 보고를 위해 보도 조명기구를 부지 전체 또는 캠퍼스 전체 조명 관리 플랫폼에 통합할 수 있습니다.
• 파손 저항: 파손 위험이 높은 공공 공원 및 도시 도로 환경의 경우 IK08 또는 IK10 등급 폴리카보네이트 또는 강화 유리 디퓨저, 변조 방지 패스너 및 강화된 베이스 잠금 메커니즘을 지정할 수 있습니다.

보도 조명에 관해 자주 묻는 질문

공원과 정원 산책로에 가장 적합한 색온도는 무엇입니까?

주거용 정원, 공원 산책로 및 경치 좋은 산책로 환경의 경우, 2,700~3,000K의 따뜻한 흰색 보편적으로 권장되는 색온도입니다. 이 제품군은 레저 및 레크리에이션 환경에 적합한 매력적이고 편안한 분위기를 조성하고 정원 식재 및 조경 재료의 자연스러운 색상을 보완하며 공원 환경이 지원하는 야행성 야생 동물에 대한 방해를 최소화합니다. 더 낮은 색온도(4,000K)는 레크리에이션 경로에 부적합한 더 거칠고 더 임상적인 특성을 생성하며 하늘 빛이 증가하고 곤충 및 새 탐색 행동에 더 큰 혼란을 초래합니다.

PIR 센서는 어두운 길에서 보행자 안전에 어떤 영향을 미치나요?

올바르게 설계되면 PIR 제어 보도 등기구는 다음을 보장하여 안전성을 손상시키지 않고 향상됩니다. 보행자가 어떤 구간에 진입하기 전에는 항상 전방 경로에 불이 켜집니다. . 이는 보행자가 이전에 조명이 꺼진 구역에 도달하기 전에 등기구가 반응하도록 충분히 큰 감지 반경(≥ 8m)과 기본 방향 조명을 유지하고 방향 감각 상실이나 경보를 유발할 수 있는 완전한 어둠을 방지하는 부재 기간 동안 대기 레벨(20~30% 출력)이라는 두 가지 설계 원칙을 통해 달성됩니다. 또한 조명 기구는 감지 영역이 겹치도록 배치해야 합니다. 전체 경로 길이를 따라 감지 간격 없이 연속적인 적용 범위를 보장해야 합니다.

보도 조명을 태양열로 구동할 수 있나요?

예, 그렇습니다. 그리드 연결이 확립된 경관 지역을 통해 광범위한 트렌치를 필요로 하는 경로 구역에 태양열로 구동되는 보도 볼라드와 기둥 조명이 점점 더 많이 사용되고 있습니다. PV 패널, LiFePO4 배터리, MPPT 컨트롤러 및 LED 모듈을 단일 장치에 통합한 최신 올인원 태양광 경로 조명은 다음과 같이 안정적으로 작동할 수 있습니다. 3~5일 연속 흐린 밤 완전 충전 시 — 대부분의 온대 기후 지역에서 적절한 자율성을 제공합니다. 태양광 보도 조명은 ​​볼라드 규모 폼 팩터가 수용할 수 있는 적당한 배터리 및 PV 용량으로 더 낮은 조도 목표(3~5럭스)를 달성할 수 있는 P4 및 P5 분류 경로에 가장 적합합니다.

정원 길에 볼라드 조명을 얼마나 멀리 배치해야 합니까?

폭 1~1.5m의 표준 주거용 정원 경로의 경우 출력이 다음과 같은 볼라드 조명입니다. 300~600lm 간격을 두어야 한다 4~6m 간격 약 5lux의 편안한 지상 조도를 달성하려면 편안한 주거 환경에서 안전한 보행에 적합한 최소 P4 분류가 필요합니다. 출력이 더 높은 볼라드를 사용하면 더 넓은 간격이 가능하지만, 불편한 대비를 생성하고 야간 정원 경험의 품질을 떨어뜨리는 교대로 밝은/어두운 패턴(가리비 모양)이 발생할 위험이 있습니다. 특정 볼라드의 IES 측광 파일을 사용하는 DIALux 측광 시뮬레이션은 극 위치를 확정하기 전에 균일성 준수를 확인하는 올바른 도구입니다.

보도 조명과 거리 조명 표준의 차이점은 무엇입니까?

가로등(EN 13201 M 클래스)은 도로 표면의 수평 조도 목표, 휘도 균일성 비율, 운전자의 시야 위치에서 계산된 TI(임계값 증분) 눈부심 지표 등 차량 운전자의 가시성 요구 사항을 중심으로 설계되었습니다. 보도 조명(EN 13201 P 클래스) 추가 수직 조도 requirements at 1.5 m height 보행자 얼굴 인식 및 위험 식별 요구 사항을 해결하기 위해 더 낮은 절대 조도 목표(도로의 경우 3~15럭스 대 15~75럭스)를 사용하고 보행자 환경의 근거리, 보행 속도 보기 조건에 적합한 UGR(Unified Glare Rating) 측정 기준을 적용합니다. 이러한 근본적인 차이점은 거리 조명 표준을 준수하는 등기구가 보도 사용에 자동으로 적합하지 않으며 그 반대의 경우도 마찬가지라는 것을 의미합니다.
