안 LED 모듈 인쇄 회로 기판(PCB)에 장착된 하나 이상의 LED 칩과 전기 연결부, 열 관리 재료 및 다양한 설계의 광학 렌즈 또는 확산기로 구성된 독립형 발광 어셈블리입니다. 이는 완성된 조명기구 내에서 핵심 발광 구성 요소로 기능합니다. 즉, 조명기구의 광 출력, 효율성, 색상 품질 및 서비스 수명을 결정하는 교체 및 업그레이드가 가능한 엔진입니다.

LED 모듈은 안뜰 조명, 가로등, 벽 조명, 광고 라이트 박스 및 장식 조명의 조립, 유지 관리 및 교체 애플리케이션 전반에 걸쳐 널리 사용됩니다. 표준화된 형식과 플러그 앤 플레이 연결 설계를 통해 조명 제조업체는 입증된 광원 플랫폼을 중심으로 완전한 등기구를 효율적으로 구축할 수 있으며 최종 사용자는 다음을 수행할 수 있습니다. 조명기구 하우징 전체를 폐기하지 않고도 성능이 저하되거나 고장난 모듈을 교체할 수 있습니다. , 설치 수명 동안 유지 관리 비용과 자재 낭비를 크게 줄입니다.

LED 모듈 작동 방식: 칩에서 광 출력까지

LED 모듈의 내부 작동을 이해하면 부품 품질과 열 관리가 장기적인 성능을 좌우하는 가장 중요한 두 가지 요소인 이유가 명확해집니다.

LED 칩: 전자발광 및 효율성

모듈 내의 각 LED 칩에는 순방향 바이어스 전류가 통과할 때 광자를 방출하는 반도체 접합이 포함되어 있습니다. 이 과정을 전자발광이라고 합니다. 열 에너지의 부산물로 빛을 생성하는 백열등과 달리 LED 칩은 전기 에너지를 직접 빛으로 변환하여 발광 효율을 달성합니다. 칩 레벨에서 130~200lm/W 고품질 제품에서. 방출된 빛의 파장, 즉 색상 외관은 반도체 재료 구성에 따라 결정됩니다. 백색광은 청색 LED 칩과 청색 방출의 일부를 하향 변환하여 전체 가시 스펙트럼을 생성하는 형광체 변환층을 결합하여 생성됩니다.

PCB 기판 및 열 경로

LED 칩은 금속 코어 인쇄 회로 기판(MCPCB) 또는 구리 트레이스 레이어가 있는 표준 FR4 PCB에 납땜됩니다. 일반적으로 알루미늄 베이스를 사용하는 MCPCB는 LED 접합부에서 모듈 장착 표면, 그리고 조명 기구의 방열판까지 낮은 저항 열 경로를 제공합니다. LED 접합 온도를 아래로 유지 85°C 전체 정격 수명을 달성하는 데 가장 중요한 단일 요소입니다. 이 임계값 이상으로 접합 온도가 10°C씩 증가할 때마다 LED의 유효 서비스 수명이 대략 절반으로 줄어듭니다. 고품질 모듈 설계는 칩-보드, 보드-하우징 등 모든 인터페이스에서 열 저항을 최소화하여 최대 정격 전력에서도 접합 온도를 안전한 한도 내에서 유지합니다.

SMD 대 플러그인 어셈블리 형식

LED 모듈s 다양한 제조 및 유지 관리 상황에 적합한 두 가지 기본 조립 형식으로 제조됩니다. SMD(표면 실장 장치) 모듈 일관된 납땜 품질과 컴팩트한 보드 레이아웃을 갖춘 대량 자동화 생산에 적합한 공정인 공장 조립 중에 PCB에 직접 납땜됩니다. 플러그인 모듈 납땜 도구 없이 모듈을 삽입하고 제거할 수 있는 커넥터 인터페이스를 사용합니다. 등기구 본체가 장착된 상태로 모듈만 교체되는 현장 교체 및 유지 관리 애플리케이션에 이상적입니다. 많은 실외 조명 제품은 두 가지 형식, 즉 모듈 본체 내의 SMD LED 칩과 모듈과 조명기구 드라이버 사이의 플러그인 커넥터 인터페이스를 결합합니다.

주요 성능 매개변수: 사양의 의미

LED 모듈 데이터시트에는 실제 성능을 직접 예측하는 다양한 기술 매개변수가 포함되어 있습니다. 각 매개변수가 무엇을 나타내는지, 그리고 다양한 애플리케이션에 어떤 값이 허용되는지 이해하는 것은 정보에 입각한 조달 결정을 내리는 데 필수적입니다.

고품질 LED 모듈의 핵심 장점

잘 지정된 것의 성능 이점 LED 모듈s 조명기구 제조업체의 생산 효율성부터 최종 사용자의 에너지 비용 및 유지 관리 일정에 이르기까지 전체 가치 사슬에 걸쳐 확장됩니다.

높은 광효율과 에너지 절약

현재 기술 상태의 LED 모듈은 일반적으로 다음과 같은 모듈 수준의 효율성을 달성합니다. 150~180lm/W , 광학 및 드라이버 손실 후 조명기구 수준 효율이 120~160lm/W로 해석됩니다. 이는 다음을 나타냅니다. 에너지 소비량 70~80% 감소 거리 및 지역 조명에서 대체되는 고압 나트륨 또는 금속 할로겐화물 모듈에 비해 모듈의 50,000시간 사용 수명을 절약하여 결정적인 경제적 및 환경적 이점을 제공합니다.

일관된 장기 출력을 위한 낮은 루멘 감가상각

루멘 감가상각(모듈이 오래됨에 따라 광 출력이 점진적으로 감소함)은 LED 모듈 간의 중요한 품질 차별화 요소입니다. 비닝된 프리미엄 LED 칩을 사용하는 고품질 모듈은 다음보다 낮은 루멘 감가상각률을 나타냅니다. 10,000 운영시간당 3% , 50,000시간(L80 ≥ 50,000h)에서 초기값의 80% 이상의 출력을 유지합니다. 사양을 벗어난 칩을 사용하는 저품질 모듈은 20,000~30,000시간 이내에 출력이 70%로 저하될 수 있으므로 조기 교체가 필요하고 LED 투자에 대한 경제적 사례가 줄어듭니다.

생산 배치 전반에 걸쳐 높은 색상 일관성

많은 수의 모듈이 근접하게 설치되는 거리 조명, 외관 조명 및 광고 조명 상자와 같은 응용 분야에서는 장치 간의 색상 일관성이 시각적으로 중요합니다. 품질 LED 모듈s 이다 3 SDCM(색상 일치의 표준 편차)으로 비닝됨 — 허용 오차가 너무 작아서 인접한 모듈 간의 색상 차이가 사람의 눈에 감지되지 않습니다. 이 허용 오차를 벗어나는 모듈은 건물 거주자, 거주자 및 통행인이 즉시 눈에 띄는 조명기구 배열 전체에 걸쳐 눈에 띄는 따뜻한/차가운 변화를 생성합니다.

전압 및 크기 사양 전반에 걸친 다양성

LED 모듈은 광범위한 입력 전압 사양에 걸쳐 제조됩니다. 12V DC, 24V DC 및 직접 주전원 AC(100~277V) — 볼라드 및 계단 조명을 위한 소형 30mm 정사각형 모듈부터 거리 및 지역 조명을 위한 300mm 선형 어레이에 이르기까지 물리적 크기가 다양합니다. 이러한 광범위한 사양을 통해 단일 모듈 제품군을 조명기구 형식 전체에 적용할 수 있으므로 조명 제조업체가 제품 포트폴리오 전체에서 설계 유연성을 유지하면서 관리해야 하는 고유 구성 요소 SKU 수를 줄일 수 있습니다.

편리한 설치 및 교체

플러그인 LED 모듈 설계를 사용하면 특수 납땜 장비 없이 공장에서 등기구 조립을 진행할 수 있습니다. 기술자는 키 커넥터를 통해 몇 초 만에 모듈을 드라이버 하니스에 연결합니다. 현장 유지 관리 상황에서 동일한 플러그인 설계를 통해 장애가 발생하거나 성능이 저하된 모듈을 유지 관리 기술자가 짧은 시간 안에 교체할 수 있습니다. 등기구당 5분 전기 도구가 없어 비모듈형 제품에 필요한 전체 조명기구 교체에 비해 도로 장착형 조명기구의 노동 시간과 교통 관리 비용이 모두 절감됩니다.

조명 제품 카테고리 전반에 걸친 LED 모듈 애플리케이션

LED 모듈 형식의 다양성으로 인해 매우 광범위한 조명 기구 유형에 선호되는 광원 플랫폼이 되었습니다. 다음 애플리케이션은 실외 및 상업용 조명의 가장 중요한 사용 사례를 나타냅니다.

거리 및 도로 조명

거리 조명 LED 모듈s 높은 플럭스 출력을 결합해야 함 - 일반적으로 모듈당 5,000~20,000lm — 상향 빛 낭비를 제어하면서 도로 차도를 가로질러 빛을 유도하는 유형 II 또는 유형 III 비대칭 광학 분포를 사용합니다. 도로 애플리케이션용 모듈은 최소 CRI ≥ 70으로 지정되며, 정확한 얼굴 및 위험 인식이 안전 요구 사항인 보행자 우선 구역의 경우 CRI ≥ 80이 점점 더 의무화되고 있습니다. 높은 기둥 장착 설치의 낙뢰 노출을 고려하면 모듈 또는 드라이버 내에 통합된 ≥ 10kV의 서지 보호가 필수적입니다.

안뜰 및 정원 조명

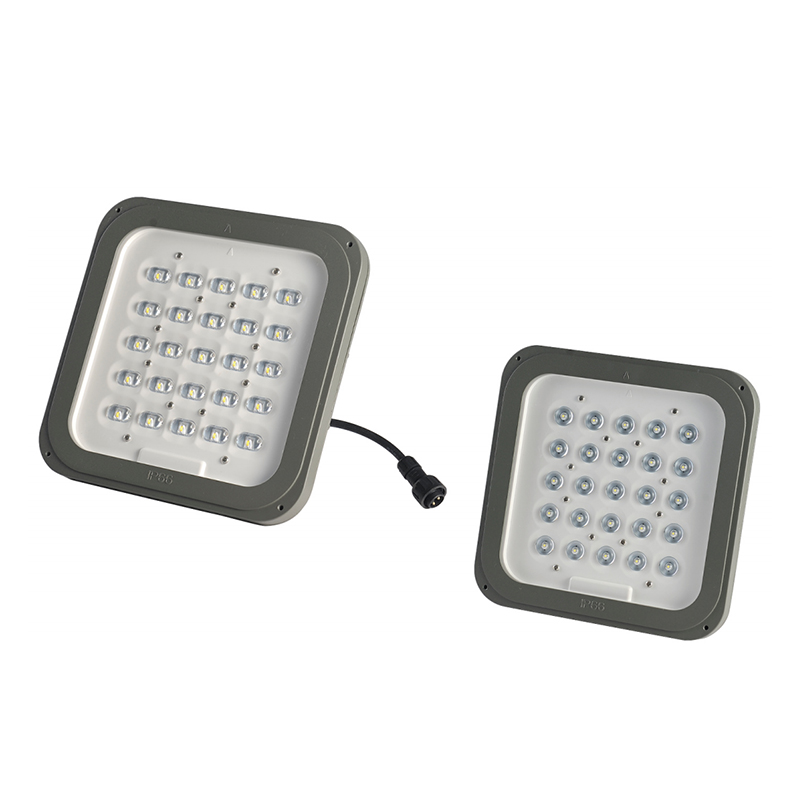

안뜰 조명 모듈은 일반적으로 더 낮은 전력량에서 작동합니다. 5~30W — 그러나 색상 품질 요구 사항이 까다롭습니다. CRI ≥ 80, 엄격한 SDCM 비닝 및 2,700~3,000K의 따뜻한 색온도는 식물 잎, 자연석 및 목재의 정확한 렌더링을 통해 프리미엄 조경 조명과 기능성 영역 조명을 차별화하는 대기 품질을 생성하는 주거용 정원 및 안뜰 조명기구의 표준 사양입니다. 포스트탑 및 볼라드 형식에는 눈에 보이는 LED 핫스팟 없이 등기구의 오팔 디퓨저 어셈블리 내에 통합되는 소형, 원형 ​​또는 사각형 모듈 형상이 필요합니다.

벽 조명 및 외관 조명

건물 외관, 입구 조명 및 건축물 방목 효과를 위한 벽걸이 조명기구는 일반적으로 세심하게 설계된 비대칭 빔 각도를 갖춘 LED 모듈을 사용합니다. 10°×60° 또는 15°×90° 타원형 분포 — 공간 바깥쪽으로 빛을 투사하는 것이 아니라 벽면을 따라 빛을 투사합니다. 이러한 응용 분야에서는 외관 재료의 질감과 색상을 정확하게 나타내기 위해 높은 CRI(≥ 80)가 중요합니다. DALI-2 디밍 호환성을 통해 건물의 야간 시각적 아이덴티티 관리의 일환으로 외관 조명 강도를 변경할 수 있으며, 자정 이후에 예약된 디밍을 통해 에너지 소비와 빛 공해를 줄일 수 있습니다.

광고 라이트 박스

광고 및 소매 간판 라이트 박스에는 다음과 같은 LED 모듈이 필요합니다. 매우 엄격한 색상 일관성(≤ 3 SDCM) 넓은 조명 영역에 걸쳐 높고 안정적인 루멘 출력을 제공합니다. 백라이트 간판 전면의 색상 균일성은 이 애플리케이션의 주요 시각적 품질 지표입니다. 일관되지 않은 모듈에서 눈에 보이는 색상 밴딩이나 밝기 그라데이션은 광고의 전문적인 외관을 파괴합니다. 라이트 박스 애플리케이션용 모듈은 일반적으로 전체 백라이트 영역에 걸쳐 쉽게 타일링할 수 있는 12V 또는 24V DC 스트립 또는 매트릭스 형식으로 지정되며 출력은 대상 면 휘도를 달성하도록 계산됩니다(일반적으로 1,000~3,000cd/m² 옥외 광고 전시를 위해).

사용자 정의 옵션: LED 모듈을 특정 요구 사항에 맞게 조정

상업적으로 가장 중요한 장점 중 하나는 LED 모듈 형식은 조명기구 제조업체와 OEM/ODM 프로그램 참여자에게 제공되는 맞춤화 범위입니다. 밀봉되어 있고 구성할 수 없는 광원과 달리 LED 모듈은 광원이 각 특정 조명 기구 설계 및 애플리케이션 요구 사항에 맞게 최적화될 수 있도록 다양한 조정 가능한 매개변수로 지정될 수 있습니다.

빔 각도 사용자 정의

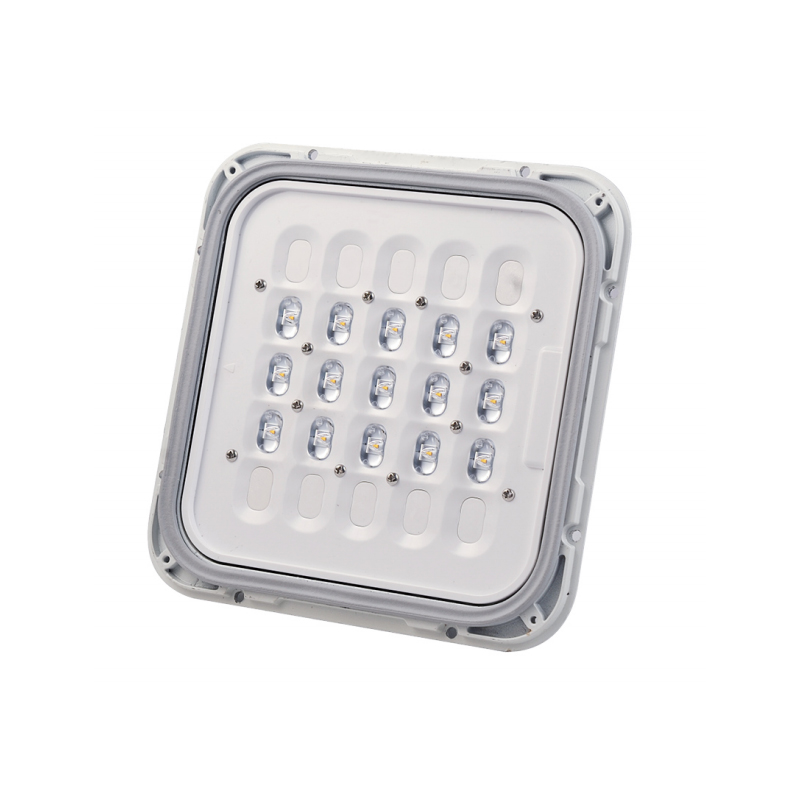

LED 어레이 위에 스냅온 또는 접착식으로 결합된 보조 광학 렌즈는 다음 범위에서 사용할 수 있습니다. 10° 지점에서 120° 넓은 홍수까지 , 특정 측광 요구 사항에 따라 타원형, 정사각형, 선형 및 박쥐 날개 분포를 사용할 수 있습니다. 고유한 분포 프로파일을 위한 맞춤형 렌즈 툴링은 5,000개 이상의 볼륨에서 가능합니다. 특정 도로 등급 또는 건축 응용 분야용 제품을 개발하는 등기구 제조업체의 경우 맞춤형 빔 각도 분포는 해당 조도 표준에 대한 준수 여부의 차이를 의미할 수 있으므로 이는 가장 가치 있는 맞춤형 옵션 중 하나입니다.

색온도 및 CRI 사용자 정의

대부분의 제품군에서 2,700K, 3,000K, 4,000K, 5,000K 및 6,500K의 표준 모듈 색 온도를 사용할 수 있습니다. 사용자 정의 CCT 값 — 예: 매우 따뜻한 호텔용 애플리케이션의 경우 2,400K, 산업용 검사 조명의 경우 5,700K — 대량 주문을 위해 칩 수준에서 형광체 선택을 통해 지정할 수 있습니다. 마찬가지로 확장 스펙트럼 인광체 제제를 사용하는 높은 CRI 변형(CRI ≥ 90, R9 > 50)은 색상 충실도가 가장 중요한 소매점, 박물관 및 의료 시설 응용 분야에서 사용할 수 있습니다.

전력 및 전압 맞춤화

모듈 전력량은 직렬/병렬 스트링의 LED 칩 수와 작동 전류 설정점을 구성하여 PCB 기판의 열 용량 내에서 조정할 수 있습니다. 이를 통해 단일 물리적 모듈 형식을 제공할 수 있습니다. 다양한 전력 수준(예: 20W, 30W, 40W 변형) — 동일한 툴링을 통해 등기구 제조업체에 여러 모듈 설계 비용을 들이지 않고도 제품군 전반에 걸쳐 확장 가능한 광원 플랫폼을 제공합니다.

열 방출: 열 관리가 모듈 수명을 결정하는 이유

LED 모듈의 수명을 결정하는 모든 요소 중에서 열 관리가 가장 결정적입니다. 접합 온도와 수명 사이의 관계는 선형이 아니라 기하급수적입니다. 작동 온도가 조금만 올라가도 수명은 불균형적으로 크게 줄어듭니다. 다른 모든 요소가 동일하더라도 75°C의 접합 온도에서 작동하는 모듈은 95°C에서 작동하는 동급 모듈보다 훨씬 더 오래 지속됩니다.

열 저항 체인

LED 접합부에서 생성된 열은 주변 공기에 도달하기 전에 일련의 열 인터페이스(접합부 → 납땜 접합부 → PCB 구리층 → PCB 유전체층 → 알루미늄 베이스 → 열 인터페이스 재료 → 조명 기구 방열판 → 주변 공기)를 통과해야 합니다. 각 인터페이스에는 °C/W 단위로 측정된 열 저항 값이 있습니다. 이러한 저항의 합은 주어진 전원 입력에서 접합 온도를 결정합니다. 고품질 모듈 설계는 다음을 통해 각 인터페이스의 저항을 최소화합니다. 고전도성 MCPCB 기판(열전도율 ≥ 2W/m·K) , 최적화된 구리 주입 형상, 칩-보드 인터페이스에서 보이드를 최소화하는 제어된 솔더 조인트 프로파일.

조명 기구 방열판 설계 호환성

안 LED module cannot achieve its rated lifespan unless it is mounted in a luminaire with a heat sink adequately sized for the module's power dissipation. A commonly used design guideline is that the heat sink should be capable of maintaining the module mounting surface temperature below 주변 온도 25°C, 최대 정격 전력에서 60°C . OEM 조명기구 제조용으로 공급되는 모듈에는 조명기구 설계자가 생산 전에 방열판 설계가 적절한지 확인할 수 있도록 열 저항 데이터(R번째 접합부-케이스)가 포함되어야 합니다.

적합한 LED 모듈 선택: 조달 체크리스트

수백명의 LED 모듈 매우 다양한 가격과 품질 수준에서 제품을 사용할 수 있는 구조화된 평가 프레임워크는 조기에 실패하거나 현장에서 기대 이하의 성능을 발휘하는 표준 이하 구성 요소를 지정하여 비용이 많이 드는 결과를 방지합니다.

• LM-80 테스트 데이터 요청: LM-80은 시간 경과에 따른 LED 루멘 유지 관리에 대한 업계 표준 테스트 방법입니다. 공인 테스트 연구소의 정품 LM-80 보고서는 L70 수명 주장에 대한 신뢰할 수 있는 유일한 근거입니다. 이 문서를 제공할 수 없는 공급업체는 거부하십시오.
• 칩 출처 및 비닝 확인: LED 칩 제조업체의 빈 코드 및 비닝 허용 오차(SDCM)를 요청하세요. 3 SDCM 이하로 비닝된 칩을 사용하는 모듈은 생산 배치의 모든 장치에서 일관되게 일치하는 색상 외관을 제공합니다.
• PCB 기판 사양을 확인하세요. 모듈이 명시된 열 전도도가 ≥ 2W/m·K인 알루미늄 MCPCB를 사용하는지 확인하십시오. 표준 FR4 PCB는 열 전도율이 10~20배 더 낮고 의미 있는 전력량에서 접합 온도가 크게 상승합니다.
• 전압 및 전류 호환성을 확인하십시오. 모듈의 순방향 전압 및 전류 사양을 드라이버 출력에 정확하게 일치시킵니다. 모듈의 정격 범위 내에서도 작동 지점이 일치하지 않으면 효율성과 수명이 모두 저하됩니다.
• 사용자 정의 지원을 평가합니다. 애플리케이션에 비표준 빔 각도, CCT 값 또는 물리적 치수가 필요한 경우 공급업체가 단순히 수정된 라벨로 표준 제품을 재포장하는 대신 진정한 사내 광학 설계 및 PCB 레이아웃 기능을 갖추고 있는지 확인하십시오.
• 생산 배치 일관성 데이터 요청: 여러 생산 배치의 SDCM 및 루멘 출력 데이터를 요청하여 공급업체의 제조 프로세스가 평가를 위해 제출된 샘플뿐만 아니라 배치 전반에 걸쳐 일관된 결과를 제공하는지 확인하세요.

LED 모듈에 대해 자주 묻는 질문

LED 모듈과 LED 드라이버의 차이점은 무엇입니까?

LED 모듈은 발광 부품입니다. 여기에는 빛을 생성하는 LED 칩, PCB 및 광학 요소가 포함되어 있습니다. LED 드라이버는 주 AC 전압을 모듈에 필요한 조정된 정전류 DC 출력으로 변환하는 전원 공급 장치입니다. 통합형 등기구에서는 두 구성 요소가 모두 동일한 부속품 내에 수용됩니다. 모듈식 설계에서는 독립적으로 교체할 수 있는 별도의 장치입니다. 드라이버 오류와 LED 모듈 성능 저하가 조명 기구 수명 종료의 가장 일반적인 두 가지 원인입니다. , 그리고 이들을 분리하면 전체 등기구를 교체하는 데 드는 비용의 일부만으로 고장난 구성요소를 교체할 수 있습니다.

드라이버 없이 LED 모듈을 주 전압에서 직접 사용할 수 있습니까?

표준 LED 모듈에는 정전류 드라이버가 필요하며 주 AC 공급 장치에 직접 연결할 수 없습니다. 조정되지 않은 전압은 LED 칩을 즉시 파괴합니다. 그러나 모듈 본체 내에 통합 소형 드라이버 회로가 통합된 AC 입력 LED 모듈을 사용할 수 있으며 100~277V AC 주전원에 직접 연결할 수 있습니다. 이러한 통합 드라이버 모듈은 전체적인 효율성이 약간 감소하고 드라이버와 모듈을 독립적으로 교체할 수 없다는 점을 희생하면서 더 단순한 시스템 아키텍처를 제공합니다. 즉, 사용량이 많은 실외 인프라보다 중요도가 낮은 애플리케이션에 더 적합하다는 점에서 절충안이 됩니다.

LED 모듈이 기존 조명기구와 호환되는지 어떻게 알 수 있나요?

교체 모듈과 기존 조명기구 간의 호환성은 물리적 치수(모듈이 광학 챔버 내에 맞아야 함), 전기적 호환성(모듈의 순방향 전압 및 전류가 드라이버 출력과 일치해야 함), 열 인터페이스(모듈의 장착 표면이 기존 방열판과 올바르게 결합되어야 함) 및 광학 인터페이스(모듈의 광 분포가 기존 반사경 또는 확산기 구조와 호환되어야 함)의 네 가지 요소에 따라 달라집니다. 기존 조명기구의 모듈을 교체할 때 가장 안전한 접근 방식은 원래 등기구 제조업체의 유사한 교체품 또는 해당 조명기구 모델에 대한 호환 대체품으로 특별히 검증된 모듈.

시간이 지남에 따라 LED 모듈의 색상 변화를 일으키는 원인은 무엇입니까?

모듈이 오래됨에 따라 감지되는 광 출력의 색상 외관의 변화인 색상 변화는 주로 청색 LED 칩 위에 적용된 인광체 변환 층의 저하로 인해 발생합니다. 높은 작동 온도는 인광체 분해를 가속화하여 특정 분해 메커니즘에 따라 파란색 또는 노란색 외관으로 점진적인 변화를 일으킵니다. 접합 온도를 85°C 미만으로 유지 적절한 열 관리를 통한 모듈의 사용 수명 동안 색상 변화를 최소화하는 가장 효과적인 전략입니다. 2차 원인으로는 UV 노출로 인한 렌즈 황변 및 납땜 접합부 저하가 있습니다. 이 두 가지 모두 고품질 모듈 설계의 재료 선택을 통해 관리됩니다.
